产品概述

　　FG100B TVOC检测仪/TVOC浓度检测仪器主要用于实时在线监测工业环境中的TVOC气体浓度，并将实时浓度直观显示在仪器的液晶屏幕上。

　　FG100B TVOC检测仪/TVOC浓度检测仪器还可以把当前实时浓度值转换为模拟量信号（4-20mA）、数字信号（RS485 MODBUS RTU）传输到报警控制器主机、PLC、DCS和上位机监控系统软件等设备系统进行统一显示、控制管理。

　　产品特点

　　1、传感器（需依据不同气体类型、量程而定，具体可咨询）

　　（电化学法）全进口智能电化学传感器具有高可靠性及稳定性、更强的抗干扰能力

　　（红外法）基于NDIR原理设计的智能微型气体传感器，它利用气体对特定红外光谱的吸收特性进行浓度测量，内部按照双波长光路设计，无氧气依赖性和催化传感器的中毒现象，寿命长，准确度高，性能稳定

　　（PID）全进口抗高湿系列光离子化（PID）传感器，灵敏度极高，能够对上千种挥发性有机物（VOC）做出迅速的响应，同时也不会破坏目标气体，保证目标气体的完整性。

　　（催化燃烧）全进口智能传感器具有高可靠性及稳定性、更强的抗干扰能力，抗中毒能力

　　2、采用先进的微处理器技术，响应速度快，测量精度高，稳定性和重复性好

　　3、全量程范围温度数字自动跟踪补偿，保证测量准确性

　　4、具有开机自检功能，实时掌握仪器健康状态

　　5、通过红外遥控器操作，实现免开盖对仪器校准与配置

　　6、防高浓度过载导致损坏检测仪器，具有自我保护功能

　　7、4-20mA、RS485、开关量、4G、WIFI等信号接口可满足大部分的应用要求

　　8、本地告警、故障指示、一体化声光报警器（选配）

　　9、防爆等级ExdIICT6 Gb，防护等级可达IP65

　　性能参数

　　量程及分辨率： 量程范围需要根据现场需求、客户要求而定

　　具体可咨询

　　检测原理： 电化学；非分散红外（NDIR）；光离子化(PID)；催化燃烧；

　　采样方式： 自由扩散式，连续采集扩散在空气中的TVOC气体

　　泵吸式，气体一进一出，通过外置气泵，实现泵吸式的检测（气泵选配）

　　重复性/准确度： +/- 2% FSD典型值 ；具体需依据情况而定

　　零点漂移： +/- 2% FSD典型值；具体需依据情况而定

　　响应时间： T90 < 10S典型值；具体需依据情况而定

　　危险区域范围： Zone 1 or 2

　　执行标准：

　　GB3836.1-2010《爆炸性气体环境用电气设备 第一部分：通用要求》

　　GB3836.2-2010《爆炸性气体环境用电气设备 第二部分：隔爆型》

　　GB50493-2009《石油化工企业可燃气体和有毒气体检测报警设计规范》

　　GB12358-2006《作业场所环境气体检测报警仪通用技术要求》

　　工作环境

　　工作温度： -50°C ~ +60°C

　　存放温度： -50°C ~ +70°C

　　环境湿度： 0 to 99% 相对湿度，无凝结

　　环境压力： 正常压力

　　输入输出

　　电源： 15-30VDC，60mA@24VDC(无继电器，无声光报警器)

　　显示： 标配大液晶屏，带LED背光实时显示气体浓度

　　三个指示灯指示低报警器，高报警，故障报警

　　电缆接口： 标配：M20X1.5

　　可选：转接内螺纹3/4” NTP, 1/4” NTP, 1/2” NTP等

　　信号输出： RS485 MODBUS RTU数字信号输出

　　三线制4--20mA模拟信号输出，可接入各种控制系统

　　三线制4--20mA模拟信号输出，可接入各种控制系统

　　开关量输出（选配） 三组常开型继电器 6A大容量继电器

　　声光报警（选配）。24V电压驱动声光报警器。

　　4G/WIFI无线信号（选配），接入物联网平台，可在远程查看

　　机械规格

　　外壳材质： 主壳体：ADC12压铸铝合金，氧化喷漆处理，耐腐蚀及恶劣环境

　　传感器外壳：采用不锈钢，坚固耐用

　　防护等级： IP65

　　防爆等级： ExdIICT6 GB

　　尺寸： 191x141x97mm

　　重量： 2.2kg

　　安装方式： 壁挂式安装，壳体上有三个孔可方便固定在墙上

　　管道式，有M40*1.5外螺纹可固定在管道上

　　可定制各种规格安装尺寸

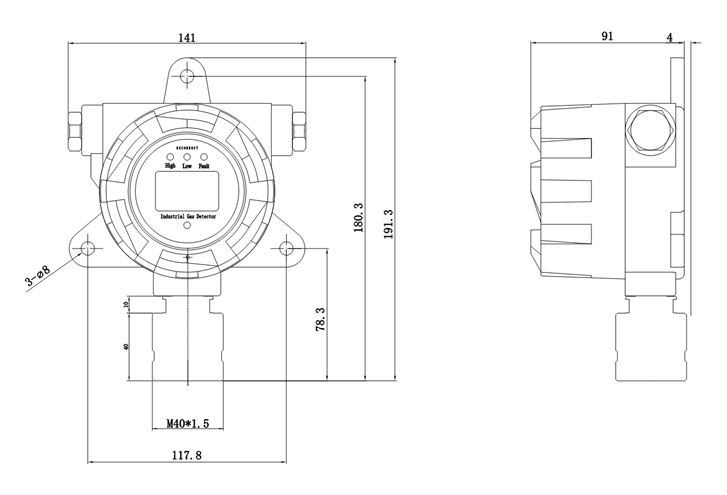

　　安装尺寸及外型示意图
